GÉNÉRALITÉS:

Les portes sont en aluminium ou en acier injectées au polyuréthane de la série 350 telles que fabriquées par Portes Dorion Inc. Toutes les portes sont fournies selon nos dessins d'atelier et devis normalisés décrits ci-dessous.


CONCEPTION:

L'évolution technologique fait en sorte que les sections des portes sont fabriquées à partir d'un squelette de métal recouvert d'une feuille de recouvrement de chaque côté à l'intérieur duquel la mousse de polyuréthane est injectée à une densité de 49 kg/mètre cube (3.6 lbs/pied cube) pour obtenir des sections de portes SUPER ISOLÉES de très haute qualité et très résistantes.


DÉFLEXION:

Les portes sont conçues pour pouvoir résister à une surcharge due au vent de 1 kPa, avec un fléchissement dans le plan horizontal ne dépassant pas 1/240 de la largeur de l'embrasure.


MATÉRIAUX:

Tôle d'aluminium de haute qualité conforme à la norme ASTM B-209 et tôle d'acier de qualité commerciale conforme à la norme ASTM 653. Les feuilles en acier satiné sont conformes à la norme ASTM ZF75 et les feuilles en acier galvanisé sont conformes à la norme ASTM Z275.


REVÊTEMENT:

Les feuilles de revêtement intérieur et extérieur sont en acier de 0.70 mm d'épaisseur ou en aluminium de 0.60 mm d'épaisseur. Les feuilles de revêtement sont munies de nervures horizontales au nombre de trois dans les sections de 535 mm et de quatre dans les sections de 610 mm de haut.


SECTIONS:

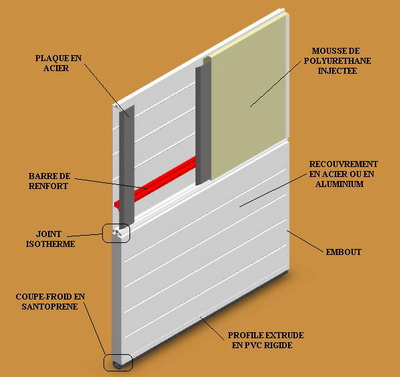

Les sections ont 455 mm à 610 mm de haut. Les épaisseurs nominales sont de 45 mm, 50 mm, 75 mm ou 100 mm. Entre chaque section les portes de 45 mm et de 50 mm d'épaisseur sont munies d'une languette et d'une cannelure d'articulation et le portes de 75 mm et 100 mm d'épaisseur sont munies d'un joint isotherme triple. Les capuchons du bout sont en PVC rigides. L'intérieur des sections est muni de plaques en acier renforci à la verticale, pour la fixation des charnières, sur la pleine hauteur de la section.


BARRE DE RENFORT DE SÉCURITÉ:

Suite à nos recherches, une nouvelle technologie fait en sorte que la conception de la structure des sections de portes réduit au maximum la courbure des portes occasionnée durant les saisons hivernales.

Sur la pleine largeur de chaque section, une barre de renfort en acier de sécurité, à l'horizontale, est encastrée dans la mousse de polyuréthane lors du procédé d'injection.

A partir de ce concept se rajoute le principe de renforcir la construction de la section qui pourra résister aux impacts tout en réduisant la possibilité d'intrusion à travers les sections de portes.


JOINT D'ÉTANCHÉITÉ ISOTHERME:

Chaque section est munie d'un joint isotherme avec coupe-froid de santoprène interchangeable.

L'utilisation du santoprène, qui est un produit de réfrigération, fait en sorte qu'il ne rétrécit pas au froid et par conséquent, garde son élasticité et sa forme. A cause des dimensions utilisées, le santoprène a comme particularité de réduire au maximum les infiltrations d'air et d'augmenter l'efficacité énergétique.

La section du bas est munie d'une tringle en aluminium ou d'un profilé en PVC rigide extrudé dans lequel est inséré un coupe-froid interchangeable de type santoprène en forme de "U". La section du haut est également munie d'une tringle en aluminium ou d'un profilé en PVC rigide extrudé dans lequel est inséré un coupe-froid à rabat de type santoprène


ISOLATION:

L'isolation est une mousse de polyuréthane injectée selon la norme ASTM C-518 pour la résistance thermique, libre de C.F.C. La densité d'injection est de 49 kg/mètre cube (3.6 lbs/pied cube). LE PROCÉDÉ D'INJECTION: d'un bout à l'autre de la section, sans aucune interférence par des pièces de bois. Le facteur d'isolant est RSI 2.8 (R-16.4) pour les portes de 45 mm (1 3/4") d'épaisseur et RSI 5.3 (R-30) pour les portes de 100 mm (4") d'épaisseur.



FINITION:

Le revêtement en aluminium ou en acier est fourni avec un léger grain de bois de la couleur standard blanc polaire R11255. D'autres couleurs sont disponibles, moyennant un supplément, au choix de l'architecte, sur une ou les deux faces avec une peinture de finition acrylique/polyuréthane d'une épaisseur certifiée de 48 microns.




VITRAGE:

Le vitrage standard rectangulaire de 610 mm x 305 mm en double verre clair de 3 mm d'épaisseur, scellé, type "thermo", est monté dans une moulure autoblocante de polyvinyle. Le nombre d'ouvertures standards par largeur de porte est:



DIMENSIONS DISPONIBLES:

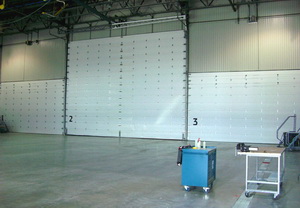

Portes de 45 ou 50 mm d'épaisseur jusqu'à 5490 mm de large x 5490 mm de haut.Porte de 100 mm d'épaisseur jusqu'à 9750 mm de large x 8500 mm de haut. Portes Dorion recommande fortement l'utilisation de l'aluminium à cause de l'élimination de la rouille, de la légèreté du produit et de son entretien.

OPTIONS

- Résistance à une surcharge due aux vents jusqu'à 2.5 kPa avec un fléchissement dans le plan horizontal jusqu'à 1/360 de la largeur de l'embrasure.

- Vitrage: standard rectangulaire en double verre clair de 3 mm, scellé, type thermos monté dans un encadrement en polyvinyle.  D'autres types de vitrage sont disponibles.
