APPLICATIONS:

Cette porte de construction simple et extra robuste est utilisée dans les industries manufacturières, tous genres d'entrepôts, dans les endroits où la profondeur est restreinte par un pont-roulant, dans des endroits où il y a beaucoup de chaleur, de froid ou de poussière ou encore dans des endroits où les cycles d'opération sont très fréquents.

L'utilisation d'une porte monopièce élimine à toute fin pratique tout entretien de pièces de quincaillerie traditionnelles n'ayant comme mécanisme que des poulies de tête, des roues dentées et un dispositif d'équilibrage à contrepoids.

Cette porte monopièce élimine également toute infiltration d'air.


GÉNÉRALITÉ:

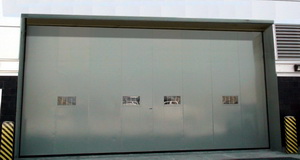

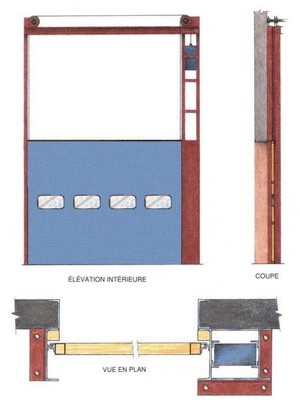

Les portes sont des PORTES ROBUSTES VERTICALES MONOPIÈCE DE LA SÉRIE 901 telles que manufacturées par Portes Dorion Inc.

Toutes les portes sont fabriquées selon nos dessins d'atelier et devis normalisé décrit ci-dessous.

Toutes les portes sont fabriquées en conformité avec la norme de certification CSA W47.1 du Bureau Canadien de Soudage.

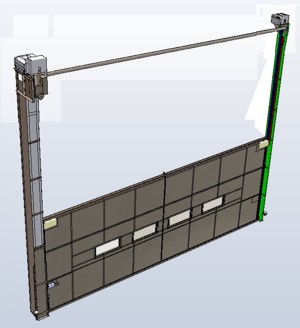

CONSTRUCTION DE LA PORTE MONOPIÈCE:

La structure est fabriquée de profilés tubulaires carrés ou rectangulaires en acier d'un minimum de 50 mm d'épaisseur jusqu'à 100 mm d'épaisseur dépendamment de la largeur et de la hauteur de la porte ainsi que de l'épaisseur de l'isolation.  Les tôles de recouvrement intérieur et extérieur de 1.6 mm d'épaisseur sont en acier satiné conforme à la norme ASTM ZF75 ou en acier galvanisé conforme à la norme ASTM Z275.

La fixation des tôles de recouvrement à la structure est faite au moyen de vis de métal auto-taraudeuses avec néoprène ou de rivets en acier type aveugle.  Des rejets d'eau sont conçus sur les tôles de recouvrement des deux côtés pour empêcher l'infiltration d'eau.

La structure de la porte reçoit une couche primaire époxydique de 26 microns avant d'être recouverte par les tôles de recouvrement.  L'endos des tôles de recouvrement reçoit également une couche primaire époxydique de 26 microns sur leur pleine grandeur.

Les portes verticales monopièce sont conçues pour pouvoir résister à une charge due au vent de 1 kPa avec un fléchissement dans le plan horizontal ne dépassant pas 1/240 de la largeur de l'embrasure.

Les procédures de soudage et les soudures exécutées lors de la fabrication de la porte sont inspectées par le superviseur en soudage en conformité avec la norme CSA W47.1 du Bureau Canadien de Soudage.


ISOLATION:

Les portes sont isolées avec de la mousse de polyuréthane ignifuge injectée à une densité de 49 kg/mètre³ (3.6 lbs/pied³) selon la norme ASTM C-518 pour la résistance thermique et ASTM E-84 pour la propagation de la flamme à <25 et de la fumée à <450.


BOÎTE À CONTREPOIDS:

La boîte à contrepoids est fabriquée de deux poutrelles en acier du grade 44W de 305 mm de largeur minimum munie à l'intérieur de cornières en acier de 50 mm x 50 mm x 3 mm qui servent à guider le contrepoids.  Les contrepoids sont en acier.  La façade de la boîte de contrepoids est munie d'une plaque en acier du grade 44W de 3 mm d'épaisseur minimum sur la pleine hauteur de l'ouverture.

Une plaque amovible en acier d'une hauteur minimum de 2440 mm x 3 mm minimum recouvre la partie inférieure de la boîte à contrepoids pour permettre l'accès aux contrepoids sans encombrement.

La boîte de contrepoids est isolée du même procédé d'isolation que la porte.

L'ensemble est muni au bas, d'une plaque en acier d'au moins 6.4 mm d'épaisseur du grade 44W prévue pour l'ancrage au plancher et doit être solidement fixé au montant adjacent de la porte.

Les procédures de soudage et les soudures exécutées lors de la fabrication de la boîte à contrepoids sont inspectées par le superviseur en soudage en conformité avec la norme CSA W47.1 du Bureau Canadien de Soudage.


CONTREPOIDS:

Le contrepoids consiste en des plaques en acier de qualité commerciale, équivalentes au poids de la porte, soudées ensemble selon la norme CSA W47.1.  Le dessus du contrepoids est muni d'attaches en acier, solidement soudées selon la norme CSA W47.1, pour attacher les câbles en acier et les chaînes à roulement nécessaires pour le bon fonctionnement mécanique.

Dans les endroits où il y a la présence d'un champs magnétique, le contrepoids est muni de plaques de teflon sur les quatre faces afin de faciliter le coulissement du contrepoids dans le guide.


GUIDE:

Le guide est fabriqué d'une poutrelle ,de la même dimension et de la même qualité que la boîte de contrepoids.

Les cornières qui guident la porte du côté de la boîte à contrepoids aussi bien que du côté du guide sont d’une dimension de 50mm x 50mm 6.4 mm d'épaisseur, doivent être soudées à tous les 610 mm, centre à centre, d'une longueur de 25 mm et toutes les procédures de soudage doivent être exécutées en conformité avec la norme CSA W47.1 du Bureau Canadien de Soudage.

L'ensemble est muni au bas, d'une plaque en acier d'au moins 6.4 mm d'épaisseur du grade 44W prévue pour l'ancrage au plancher et doit être solidement fixé au montant adjacent de la porte.

Les procédures de soudage et les soudures exécutées lors de la fabrication du guide sont inspectées par le superviseur en soudage en conformité avec la norme CSA W47.1 du Bureau Canadien de Soudage.


DISPOSITIF D'ÉQUILIBRAGE:

Le dispositif d'équilibrage comprend une série de câbles, de chaînes et d'un contrepoids. Le dispositif doit être muni de deux mécanismes sans friction localisés sur la partie supérieure du dispositif de guidage.  Ces mécanismes doivent permettre de relier la porte au contrepoids par l'intermédiaire de deux câbles en acier galvanisé type aéronef, construction 7 x 19, du diamètre approprié.  Les câbles sont retenus au moyen de serre câbles.

La porte doit également être raccordée à son contrepoids au moyen de deux chaînes à roulement #60 minimum.  Les chaînes à roulement sont jointes par des mailles et demi-mailles.  Le facteur de sécurité total par porte est de 7:1.

Chaque mécanisme doit être composé de poulies usinées en acier durci qualité 44W et de pignons en acier montés sur un arbre claveté en acier laminé à froid de 38 mm de diamètre minimum ayant un facteur de sécurité de 7:1.   Le diamètre des poulies du côté du guide et du côté de la boîte de contrepoids est déterminé par la largeur, la hauteur et le poids de la porte. Les arbres doivent reposer sur des paliers à épaulement.  Les poulies doivent être barrées en place par les bagues de retenue appropriées.

L'arbre du dispositif d'équilibrage, monté sur la boîte du contrepoids, est relié à l'arbre de l'opérateur électrique par une chaîne à roulement #60 minimum.

Tous les éléments doivent être disposés pour que les charges de service soient reprises par la boîte de contrepoids et le dispositif de guidage.

Les extrémités supérieures du dispositif de guidage et de la boîte de contrepoids doivent être reliées par un profilé assurant l'alignement et la rigidité de l'ensemble.

 La vitesse d'ouverture et de fermeture des lames est de 200 mm/seconde.


DISPOSITIF DE VERROUILLAGE DE SÉCURITÉ:

Pour empêcher la porte de descendre brusquement advenant le bris du dispositif d'équilibrage, la porte est munie d'un dispositif de verrouillage de sécurité qui l'entrebarre dans la boîte à contrepoids et le guide et coupe simultanément le courant à l'opérateur électrique.


COUPE-FROIDS:

Une bordure de sécurité type AGDS à la base de la porte sert de coupe-froid et de sécurité.

Une tringle en aluminium extrudée avec un coupe-froid de santoprène pour froid intense à triple contact est fourni pour le périmètre extérieur.


FINITION:

Les portes, les boîtes à contrepoids et les guides sont peinturés sur les deux faces avec une couche primaire époxydique de 26 microns et une couche de finition acrylique/polyuréthane de 48 microns pour donner une épaisseur certifiée de 74 microns.  Les couleurs sont au choix de l'architecte.


VERROUILLAGE:

Un verrou de côté intérieur pour les portes manuelles ne dépassant pas 2440 mm de hauteur x ±11 m² (120' carrés) de surface.  Les portes excédant ces dimensions doivent être opérées électriquement.


OPÉRATION:

  - manuelle:  avec un treuil à chaîne pour les portes ne dépassant pas 2440 mm de hauteur x ± 11 m² (120' carrés) de surface

  - électrique:  avec un opérateur électrique dont vous trouverez les spécifications sur notre site sous la rubrique des opérateurs à arbre secondaire, modèle DGH, 1 CV minimum, Nema 1, Nema 4 ou Nema 12.

De plus des panneaux de contrôle séparés avec automate programmable; des jeux de feux de circulation rouge et vert; des cellules photoélectriques, etc. sont également disponibles et vous pouvez trouver les spécifications sur notre site sous la rubrique accessoires électriques.

---
